Hướng dẫn cách chọn thắng từ cho motor đạt hiệu quả cao nhất
Xác định chuẩn công suất và mô men phanh để tránh hiện tượng trượt tải trọng khi dừng.
Lựa chọn điện áp cuộn hút tương thích với hệ thống nguồn cấp như 24VDC, 110VAC hay 220VAC.
Căn chỉnh khe hở ma sát chuẩn xác để tăng hiệu suất nhả phanh và kéo dài tuổi thọ má phanh.
Ưu tiên các dòng thắng từ đạt chuẩn bảo vệ IP phù hợp với môi trường làm việc thực tế.
Bài viết dưới đây sẽ phân tích chuyên sâu các yếu tố kỹ thuật giúp bạn đưa ra quyết định đầu tư chính xác nhất.
Thắng từ cho motor hoạt động theo nguyên lý nào?
Thắng từ là thiết bị phanh cơ điện có chức năng giảm tốc hoặc giữ cố định vị trí trục quay của động cơ khi ngắt điện. Thiết bị này đảm bảo an toàn tuyệt đối cho hệ thống máy móc sản xuất.
Cơ chế vận hành của phanh từ dựa trên sự tương tác giữa lực điện từ và lực ép lò xo. Khi ngắt nguồn điện cấp, hệ thống lò xo cơ học sẽ ép đĩa phanh vào bề mặt ma sát để giữ chặt trục động cơ.
Khi cấp điện cho cuộn dây, lực từ trường sinh ra sẽ hút đĩa ép tiến về phía cuộn hút. Quá trình này nén lò xo lại và giải phóng hoàn toàn đĩa phanh, giúp động cơ tự do quay mà không bị cản trở.
Thắng từ ngắt điện phanh là dòng sản phẩm an toàn phổ biến nhất trong công nghiệp, giúp giữ chặt tải trọng ngay cả khi gặp sự cố mất điện đột ngột.
Cách chọn thắng từ cho motor phù hợp
Để chọn thắng từ phù hợp, cần dựa vào công suất motor, điện áp, mô men phanh và điều kiện vận hành thực tế. Việc kiểm tra đúng thông số giúp phanh hoạt động ổn định và dừng tải chính xác.
Chọn theo công suất motor
Công suất thắng từ phải tương thích với công suất motor và khả năng chịu mô men của tải. Lựa chọn đúng công suất ngăn ngừa hư hỏng cho cụm truyền động.
Không nên chọn thắng có công suất quá nhỏ vì sẽ gây trượt phanh và làm gia tăng nhiệt độ mài mòn. Ngược lại, phanh quá lớn sẽ tốn chi phí và có thể làm va đập mạnh gây giật máy khi phanh.
Công thức tính toán mô men phanh cơ bản được áp dụng theo tiêu chuẩn kỹ thuật:
T_b = (9550 * P / n) * K
Trong công thức trên, P đại diện cho công suất motor tính bằng kW, n là tốc độ quay trục động cơ tính bằng vòng trên phút, và K là hệ số an toàn từ 1.5 đến 2.5 tùy theo loại tải.
Chọn theo điện áp cấp cho cuộn thắng
Cần xác định đúng điện áp cuộn hút như 24VDC, 110VAC, 220VAC hoặc 380VAC theo thông số nhà sản xuất. Chọn đúng nguồn điện giúp cuộn dây hoạt động bền bỉ.
Đối với loại phanh từ dùng nguồn một chiều DC, hệ thống bắt buộc phải sử dụng thêm bộ chỉnh lưu Diode để chuyển đổi từ nguồn xoay chiều AC. Nguồn cấp ổn định giúp lực hút từ trường đạt mức tối đa.
Cấp điện áp quá thấp khiến lực từ không đủ mạnh để nhả phanh hoàn toàn, gây cọ sát má phanh. Nếu điện áp quá cao, cuộn dây sẽ bị quá nhiệt dẫn đến nguy cơ cháy cuộn hút.
Chọn theo mô men phanh yêu cầu
Mô men phanh cần phù hợp với tải và yêu cầu dừng máy. Với hệ thống nâng hạ hoặc cần giữ tải, nên chọn thắng có mô men phanh đủ lớn và có mức dự phòng phù hợp.
Hệ thống nâng hạ cầu trục hoặc thang hàng yêu cầu mô men phanh gấp 2.0 đến 2.5 lần mô men định mức của động cơ. Điều này đảm bảo an toàn tuyệt đối khi giữ vật nặng trên cao.
Các băng tải ngang hoặc máy công cụ thông thường chỉ cần hệ số dự phòng từ 1.3 đến 1.5. Chọn mô men phanh đúng chuẩn giúp máy vận hành êm ái, tránh sóc cơ khí.
Chọn theo tốc độ và chế độ làm việc
Tốc độ motor và tần suất đóng ngắt cũng ảnh hưởng đến lựa chọn thắng. Chế độ làm việc liên tục đòi hỏi cụm phanh có khả năng chịu nhiệt cao.
Motor làm việc với tần suất đóng ngắt cao cần chọn loại phanh từ có đĩa phanh tản nhiệt tốt. Má phanh sử dụng chất liệu tổng hợp chịu mài mòn cao giúp hạn chế tình trạng trượt do quá nhiệt.
Tốc độ quay của motor vượt quá giới hạn cho phép có thể làm văng má phanh do lực ly tâm. Hãy tham khảo thông số vòng quay tối đa của thắng từ trước khi đưa vào lắp đặt.
Chọn theo kiểu lắp của motor
Kiểm tra kích thước trục, kiểu lắp và vị trí lắp thắng để đảm bảo tương thích với motor. Lắp đặt chính xác giúp phanh vận hành êm ái không tiếng ồn.
Thắng từ có thể được lắp ở đuôi motor hoặc lắp độc lập trên trục truyền động. Khi lắp trực tiếp đuôi motor, cần căn đúng tâm trục để hạn chế rung lắc, lệch tâm và kẹt trục khi phanh.
Cần đo đạc kỹ đường kính trục sau motor, kích thước gờ vịt và khoảng trống đuôi quạt gió. Điều này đảm bảo cụm phanh vừa vặn không bị vướng vỏ bảo vệ.

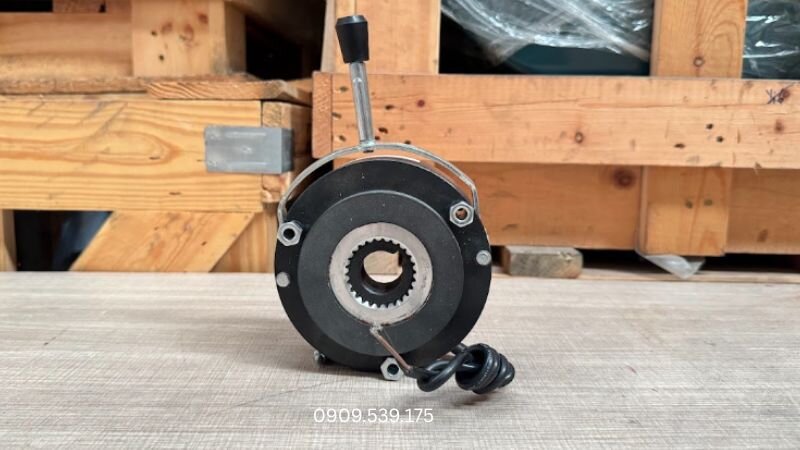

Các tiêu chí quan trọng giúp chọn thắng từ phù hợp với motor và tải thực tế
Thangtumotor.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng tính toán thông số phanh từ chuẩn xác nhất.
Phân loại thắng từ công nghiệp theo công suất
Việc chọn phanh từ phù hợp với các dải công suất motor giúp tối ưu chi phí và đảm bảo độ bền cho toàn bộ hệ thống.
Dưới đây là bảng tổng hợp các thông số phân loại thắng từ phổ biến được ứng dụng trong các dây chuyền sản xuất công nghiệp hiện nay.
Cầu trục trọng tải lớn, thang máy công nghiệp, máy cán thép
Những sai lầm thường gặp khi chọn thắng từ
Trong quá trình lựa chọn thắng từ, nhiều người chỉ chú ý đến công suất motor mà bỏ qua mô men phanh, điện áp và môi trường làm việc. Những sai lầm này làm giảm hiệu quả vận hành.
Chọn thắng có mô men phanh quá nhỏ
Không nên chọn thắng chỉ vừa đủ với mô men định mức mà cần xét thêm tải và quán tính khi khởi động, dừng máy. Lực phanh yếu dễ gây nguy hiểm cho người vận hành.
Mô men phanh quá nhỏ dễ gây trượt tải trọng, phát nhiệt cao và làm mòn bề mặt ma sát rất nhanh. Đối với các thiết bị nâng hạ, chọn thiếu mô men phanh có thể gây rơi tự do cực kỳ nguy hiểm.
Chọn sai điện áp cuộn hút
Cần kiểm tra đúng điện áp và loại nguồn của cuộn hút trước khi đấu nối. Cấp sai điện áp gây hư hỏng cuộn dây hoặc khiến phanh không thể nhả.
Đấu nhầm nguồn AC vào cuộn hút DC khi chưa qua bộ chỉnh lưu Diode sẽ làm cháy cuộn dây tức thì. Cần chú ý ký hiệu trên nhãn mác thiết bị trước khi cấp nguồn.
Không phù hợp với điều kiện làm việc
Dùng thắng từ không phù hợp trong môi trường nhiều bụi, ẩm hoặc dầu mỡ có thể làm bám bẩn bề mặt ma sát. Việc này làm suy giảm nghiêm trọng lực giữ tải.
Môi trường ẩm ướt hoặc hóa chất ăn mòn đòi hỏi phanh từ phải đạt cấp bảo vệ từ IP55 trở lên. Nếu dùng loại thường, đĩa phanh và lò xo dễ bị rỉ sét gây kẹt cứng cơ cấu phanh.
Khi motor làm việc liên tục hoặc đóng ngắt nhiều lần, thắng sẽ sinh nhiệt lớn. Tản nhiệt kém làm giảm tuổi thọ vật liệu ma sát.
Nhiệt độ tích tụ quá cao khiến lớp ma sát bị thoái hóa cơ tính, làm mất lực phanh đột ngột. Cần tính toán chu kỳ làm việc để chọn thêm cánh tản nhiệt hoặc đĩa phanh thông gió.
Nguồn điện cấp cho thắng từ DC cần thông qua bộ chỉnh lưu Diode chất lượng cao để tránh sụt áp, làm cuộn hút không sinh đủ lực từ gây kẹt đĩa phanh.

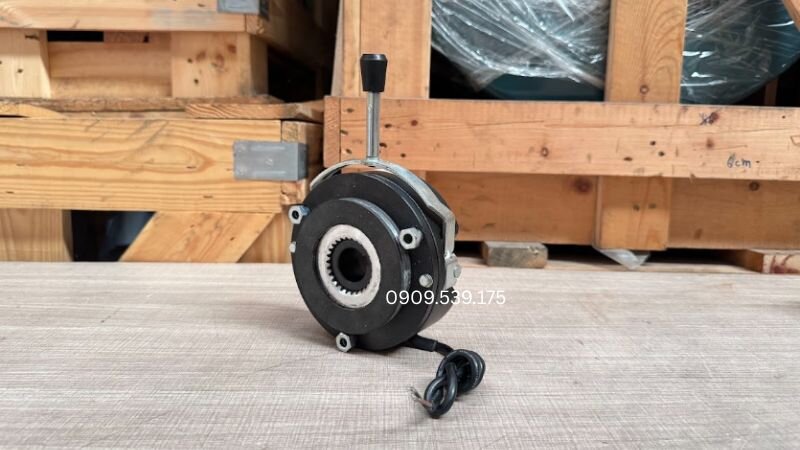

Các lỗi thường gặp khi chọn thắng từ khiến phanh hoạt động kém ổn định
Đánh giá ưu điểm và nhược điểm của thắng từ
Thiết bị phanh từ mang lại sự chủ động cao trong điều khiển truyền động nhưng cũng có một số lưu ý kỹ thuật cần quan tâm.
Dưới đây là các ưu điểm nổi bật và nhược điểm cần khắc phục của phanh từ cơ điện:
Ưu điểm của thắng từ:
Khả năng dừng chính xác cao, thời gian đáp ứng cực nhanh trong khoảng vài mili giây.
Đảm bảo an toàn tuyệt đối nhờ cơ chế tự động đóng phanh khi ngắt nguồn điện cấp.
Dễ dàng tích hợp vào hệ thống điều khiển tự động hóa qua PLC hoặc biến tần.
Kết cấu gọn nhẹ, dễ dàng lắp đặt vào đuôi của các loại motor tiêu chuẩn.
Nhược điểm của thắng từ:
Bề mặt má phanh bị mài mòn cơ học theo thời gian, đòi hỏi kiểm tra căn chỉnh định kỳ.
Cuộn hút dễ phát nhiệt nếu làm việc với tần suất đóng ngắt quá dày đặc.
Yêu cầu nguồn điện cấp ổn định để cuộn từ duy trì lực hút liên tục khi nhả phanh.
Cách kiểm tra thắng từ sau khi lắp đặt
Sau khi lắp thắng từ, cần kiểm tra từng bộ phận và chạy thử trước khi đưa vào sử dụng chính thức. Việc này giúp phát hiện sớm các sự cố kỹ thuật.
Kiểm tra khe hở giữa má phanh và đĩa phanh
Dùng thước căn lá kiểm tra khe hở theo thông số của nhà sản xuất. Khe hở đạt chuẩn giúp phanh nhả hoàn toàn khi vận hành.
Khe hở tiêu chuẩn thường dao động từ 0.2mm đến 0.5mm tùy thuộc vào kích thước thắng từ. Nếu khe hở quá nhỏ sẽ gây cọ sát má phanh khi motor quay, làm nóng cụm phanh.
Nếu khe hở quá rộng, lực hút từ trường sẽ không đủ kéo đĩa phanh rời khỏi má ma sát, làm thắng không nhả được hoặc nhả rất chậm.
Kiểm tra thời gian đóng và nhả phanh
Quan sát quá trình đóng, nhả và lắng nghe tiếng hoạt động của thắng. Thời gian đáp ứng phải dứt khoát không bị trễ nhịp.
Thắng tốt phải đóng và nhả dứt khoát, không bị rung giật hoặc phát ra tiếng kêu rơ lắc cơ khí. Nếu có tiếng kêu lạ, cần dừng ngay để kiểm tra độ đồng tâm của trục.
Đo điện áp cấp cho cuộn thắng
Dùng đồng hồ đo điện kiểm tra điện áp tại hai đầu cuộn hút khi thắng hoạt động. Điện áp phải đúng với thông số kỹ thuật trên nhãn.
Điện áp đo được không được sụt quá 5% so với điện áp định mức của cuộn dây. Tình trạng sụt áp kéo dài sẽ gây sụt giảm lực hút từ, làm phanh bị trượt ma sát nhẹ khi motor chạy.
Chạy thử với tải thực tế
Trước tiên cho motor chạy không tải và kiểm tra khả năng phanh. Sau đó tăng dần tải lên mức làm việc để theo dõi thời gian dừng.
Theo dõi sát sao nhiệt độ cụm phanh sau 30 phút vận hành có tải. Phanh hoạt động bình thường sẽ có nhiệt độ ổn định, không xuất hiện mùi khét của chất ma sát.

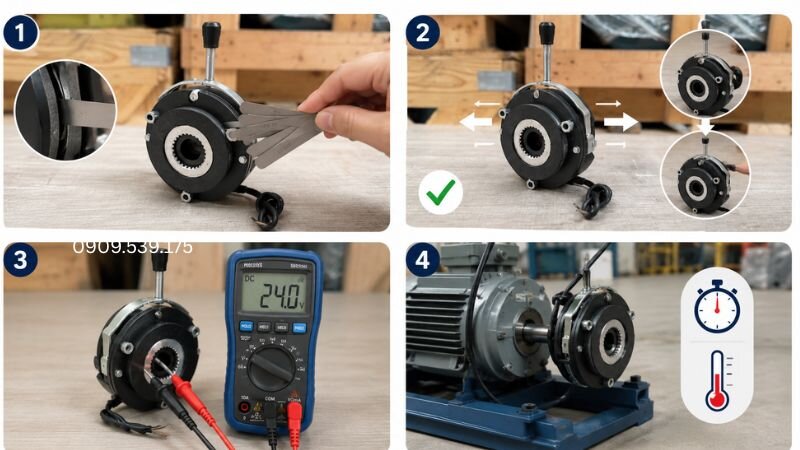

Các bước kiểm tra thắng từ giúp đảm bảo phanh hoạt động đúng và an toàn
Lưu ý để thắng từ hoạt động bền bỉ
Để thắng từ duy trì lực phanh ổn định và hạn chế hư hỏng, cần thực hiện kiểm tra, vệ sinh và bảo dưỡng định kỳ. Những thao tác đơn giản giúp gia tăng đáng kể tuổi thọ phanh.
Vệ sinh bụi bẩn trên cụm phanh: Thường xuyên làm sạch bụi mài mòn từ má phanh và các vị trí xung quanh. Bụi tích tụ nhiều có thể làm giảm ma sát và gây rỉ sét cơ cấu phanh.
Kiểm tra độ mòn của má phanh định kỳ: Theo dõi độ dày lớp ma sát và thay mới khi đã mòn đến giới hạn cho phép của nhà sản xuất. Không nên để má phanh mòn quá mức gây cọ xát kim loại với đĩa phanh.
Không để thắng làm việc quá tải liên tục: Cần sử dụng thắng đúng chu kỳ đóng ngắt được thiết kế. Đóng phanh quá thường xuyên có thể làm tăng nhiệt, khiến cuộn hút và bề mặt ma sát nhanh xuống cấp.
Thay thế linh kiện khi có dấu hiệu hư hỏng: Nếu phát hiện lò xo yếu, má phanh nứt hoặc cuộn hút hoạt động không ổn định, cần kiểm tra và thay thế kịp thời để đảm bảo khả năng phanh an toàn.
Không được để mỡ bôi trơn hoặc dầu máy dính vào bề mặt má phanh và đĩa ma sát vì sẽ làm suy giảm nghiêm trọng hệ số ma sát, dẫn đến hiện tượng trượt phanh cực kỳ nguy hiểm.

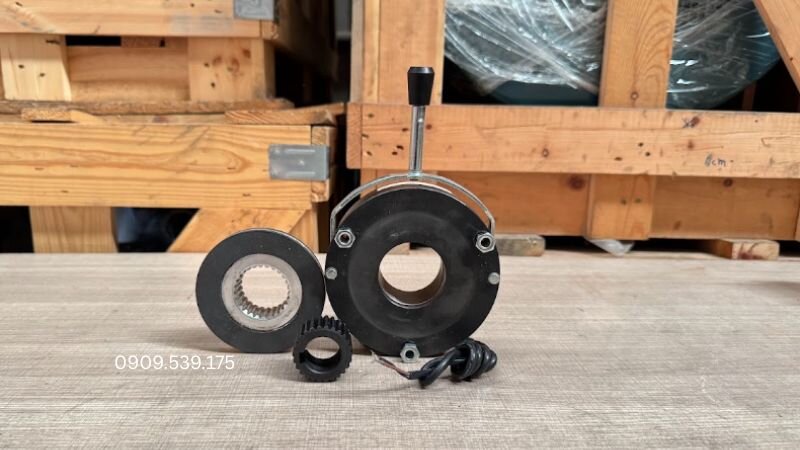

Những lưu ý giúp thắng từ hoạt động ổn định, giảm mài mòn và kéo dài tuổi thọ
Tư vấn chọn mua thắng từ tại Thangtumotor.com
Tìm kiếm thiết bị phanh từ chuẩn kỹ thuật cho hệ thống máy móc sản xuất trở nên đơn giản khi đồng hành cùng đơn vị cung cấp uy tín.
Thangtumotor.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi cam kết mang đến những giải pháp phanh từ đạt chuẩn chất lượng quốc tế.
Hiện nay Thangtumotor.com cung cấp đầy đủ các danh mục sản phẩm phanh từ phù hợp cho từng nhu cầu công suất thực tế của quý khách hàng:
Thắng từ dưới 5.5kW.
Thắng từ 5.5kW đến 7.5kW.
Thắng từ trên 7.5kW.
Để nhận bảng báo giá chi tiết và hỗ trợ tư vấn chọn thắng từ phù hợp với từng dòng motor, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:
Cách chọn thắng từ cho motor cần dựa vào các yếu tố kỹ thuật nào?
Để thực hiện cách chọn thắng từ cho motor chuẩn xác, bạn cần căn cứ vào công suất động cơ, mô men phanh yêu cầu, điện áp cuộn hút (như 24VDC, 220VAC), tốc độ quay và điều kiện môi trường làm việc.
Thắng từ cho motor có chức năng gì trong vận hành công nghiệp?
Thắng từ giúp giảm tốc hoặc giữ cố định vị trí trục quay của motor khi ngắt điện. Thiết bị đảm bảo motor dừng chính xác, chống trượt tải và nâng cao an toàn cho máy móc.
Điện áp cuộn hút của thắng từ phổ biến là bao nhiêu?
Các mức điện áp cuộn hút thường dùng gồm 24VDC, 90VDC, 190VDC, 220VAC hoặc 380VAC. Chọn đúng điện áp giúp cuộn dây hoạt động bền bỉ và lực hút đạt hiệu suất cao nhất.
Khe hở má phanh thắng từ bao nhiêu là đạt tiêu chuẩn?
Khe hở tiêu chuẩn giữa má phanh và đĩa phanh thường từ 0.2mm đến 0.5mm. Căn chỉnh đúng khe hở giúp phanh nhả hoàn toàn khi cấp điện, tránh hiện tượng cọ sát gây quá nhiệt.
Vì sao hệ thống nâng hạ nên chọn thắng từ ngắt điện phanh?
Thắng từ ngắt điện phanh tự động giữ chặt tải trọng ngay khi mất điện đột ngột. Cơ chế này đảm bảo an toàn tuyệt đối, phòng ngừa rủi ro rơi tải trong hệ thống cầu trục, tời nâng.
Kết luận
Việc lựa chọn phanh từ cho động cơ điện là công đoạn quan trọng đảm bảo an toàn cho cả dây chuyền sản xuất.
Việc lựa chọn thắng từ cho motor cần dựa trên công suất, mô men phanh, điện áp và điều kiện làm việc thực tế. Chọn đúng thông số, kết hợp kiểm tra và bảo dưỡng định kỳ sẽ giúp thắng hoạt động ổn định, phanh chính xác, đảm bảo an toàn và kéo dài tuổi thọ cho motor. Hãy đồng hành cùng Thangtumotor.com để sở hữu những giải pháp thắng từ tối ưu và chất lượng nhất.
